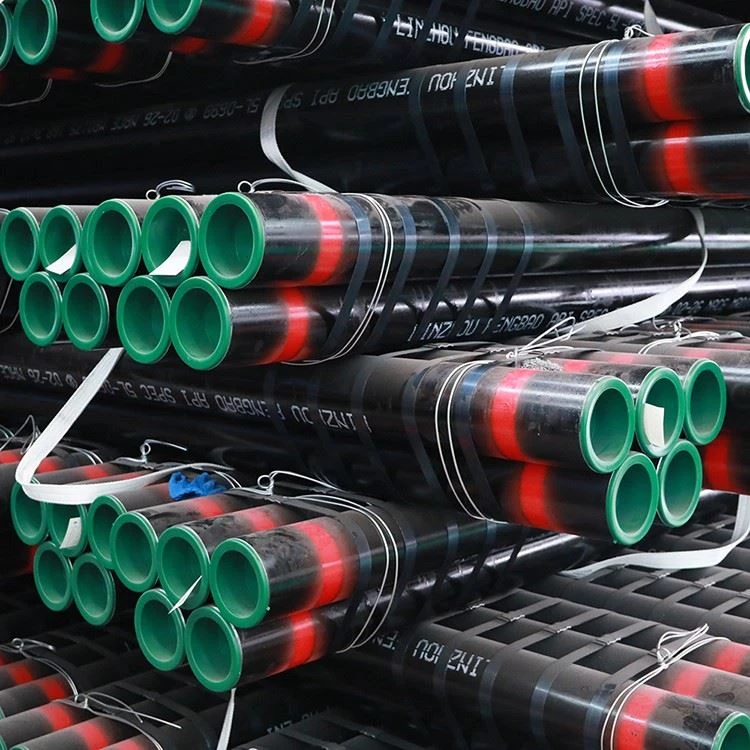

API 5CT N80-1 bešavna čelična cijev s kućištem

API 5CT N80-1je razred "srednje{0}}do -visoke čvrstoće" unutar hijerarhije uljnih kućišta. Definirajuća karakteristika N80-1 je njegovaNormaliziranjetoplinska obrada.

Detalj procesa: Čelična cijev se zagrijava na temperaturu iznad kritične točke (Ac3) za 30-50 stupnjeva, drži se određeno vrijeme, a zatim se prirodno hladi na mirnom zraku.

Mikrostruktura: Kroz normaliziranje, N80-1 postiže jednoliku i finu zrnatostPerlit + Feritstruktura. Zbog toga su njegova mehanička svojstva znatno stabilnija od netretiranog J55/K55 i učinkovito eliminira zaostala naprezanja u proizvodnji.

Inženjerski značaj: Ovaj proces osigurava da cijev može izdržati velika kolapsna i vlačna opterećenja na dubinama od 2000 do 4000 metara.

Preuzmite cjelovite N80-1 tehničke tablice i MTC-ove - Osigurajte usklađenost svog projekta jednim klikom.

API 5CT N80-1 specifikacija za zaštitne cijevi

Standard: API Spec 5CT (najnovije izdanje).

Vrsta čelika: N80-1.

Vrsta proizvodnje: Bešavni (S) ili električno zavareni (EW).

Uvjeti isporuke: ObičnoNormalizirano (N)iliNormalizirano i kaljeno (N&T). Može se kaliti i kaliti (Q&T) ako se kupac tako slaže.

Vrste niti: SC (kratki okrugli navoj), LC (dugi okrugli navoj), BC (potporni navoj) i vrhunske veze.

API 5CT N80-1 kod boje kućišta

Trake u boji koriste se za brzu identifikaciju na terenu:

N80-1: Jedna crvena traka.

API 5CT N80-1 zaštitna cijev naftnog polja Kemijski sastav

API 5CT više se fokusira na mehaničku izvedbu za N80, ali postavlja stroga ograničenja za fosfor i sumpor:

API 5CT N80-1 Mehanička svojstva zaštitne cijevi za ulje

Mehanički zahtjevi primarni su kriteriji za N80-1:

Tablica veličine kućišta API 5CT N80-1 (uobičajeno)

Sljedeće su veličine koje se često koriste za kućište:

API 5CT N80-1 Tolerancija kućišta

Dimenzije moraju biti u skladu sa strogim API tolerancijama:

Tolerancija vanjskog promjera (OD).:

Za D < 4-1/2": ±0,79 mm

Za D Veći ili jednak 4-1/2": -0,75% D do +1.00% D

Tolerancija debljine stijenke: -12,5% (Nema gornje granice za debljinu stijenke, ali je ograničena tolerancijom težine).

Tolerancija težine: -3,5% do +6.5% za pojedinačne duljine.

Ravnost: Maksimalno odstupanje ne smije prelaziti 0,2% ukupne duljine.

Inspekcijske metode i standardi

Bešavne cijevi N80-1 moraju proći tri osnovne faze inspekcije prije otpreme:

Hidrostatsko ispitivanje:

Referenca podataka: Tlak se obično postavlja na80% SMYS(Specificirana minimalna granica razvlačenja). Za 9-5/8" 40lb N80 kućište, ispitni tlak može doseći približno3950 psi (27,2 MPa), držite najmanje 5 sekundi.

Ne{0}}destruktivno ispitivanje (NDT):

Ultrazvučno ispitivanje (UT)iliInspekcija magnetskim česticama (MPI)je obavezan za otkrivanje unutarnjih ili površinskih nedostataka kao što su pukotine, nabori ili laminacije.

Test zanošenja:

Standarddrift trn(obično dugačak 12 inča za kućište 9-5/8") prolazi kroz cijev. Ako ne prođe pod vlastitom težinom, cijev se odbacuje.

N80-1 naspram N80-Q

Zbunjeni ste između N80-1 i N80-Q? Kontaktirajte naše inženjere za besplatni vodič za odabir i usporedbu performansi.

Scenariji primjene

API 5CT N80-1 Bešavno kućišteje isplativ-izbor visokih-učinkovitosti za moderna naftna polja.

Kada ga odabrati?Upotrijebite N80-1 kada je vlačna čvrstoća J55/K55 nedovoljna da izdrži vlastitu težinu konopca ili je čvrstoća kolapsa neadekvatna za pritiske formacije na ~3000 metara, pod uvjetom da je okolinane{0}}kiselo(bez H2S).

Napomena o dizajnu: N80-1 nije klasa "kiselog servisa". Ako je H2S prisutan, morate nadograditi naL80-1iliC90kako bi se spriječilo sulfidno pucanje uslijed naprezanja.

GNEE API 5CT N80-1 OCTG linija za obradu cijevi

GNEE API 5CT N80-1 Oprema za ispitivanje cijevi za kućište

GNEE API 5CT N80-1 certifikat za zaštitne cijevi naftnih polja

FAQ

Može li se N80-1 kućište koristiti u bušotinama za kiselu upotrebu?

API 5CT N80-1 kućište se NE preporučuje za kiselu upotrebu (H₂S okruženja).

Evo zašto:

Sulfidno naprezanje pucanja (SSC):N80-1 je čelik visoke čvrstoće koji nema kontroliranu tvrdoću ili specifičnu mikrostrukturu da se odupre krhkom pucanju uzrokovanom vodikovim sulfidom (H₂S).

Toplinska obrada:N80-1 je obično "Normaliziran", što ostavlja unutarnje naprezanje koje ga čini osjetljivim na kiseli plin.

Alternativa:Ako vaš bunar sadrži H₂S, trebali biste koristitiAPI 5CT L80-1iliC90. Ovi tipovi imaju istu čvrstoću kao N80, ali su posebno tretirani (kaljeni i temperirani) i tvrdoća-kontrolirana kako bi preživjeli kiselu upotrebu.

Koji su priključci dostupni za kućište N80-1?

Kućište N80-1 dostupno je s dvije glavne vrste priključaka:

1. Standardne API veze (najčešće)

STC (kratki okrugli navoj):Koristi se za kraće žice gdje je zatezno opterećenje malo.

LTC (dugi okrugli navoj):Pruža veću vlačnu čvrstoću i bolje brtvljenje od STC.

BTC (potporna nit):Dizajnirano za teška opterećenja i primjene visoke{0}}napona; najpopularniji izbor za kućište N80.

2. Vrhunski priključci (nepropusni-za plin)

Za visoko{0}}tlačne bunare ili bunare koji zahtijevaju posebno brtvljenje,Premium veze(kao što su tipovi VAM, TenarisHydril ili Hunting) mogu se primijeniti na N80-1 kućište kako bi se osigurala cjelovitost nepropusna za plin i bolja otpornost na zakretni moment.

Koje su veličine dostupne u kućištu API 5CT N80-1?

Kućište API 5CT N80-1 dostupno je u širokom rasponu standardnih veličina definiranih specifikacijom API 5CT:

Vanjski promjer (OD):Obično se kreće od4-1/2" do 20"(114,3 mm do 508,0 mm).

Najčešće veličine:5-1/2", 7", 9-5/8", i 13-3/8".

Duljine:Dostupan u tri API raspona duljina:

Raspon 1:16 – 25 stopa (4,88 – 7,62 m)

Raspon 2 (standardno):25 – 34 stope (7,62 – 10,36 m)

Raspon 3:34 – 48 stopa (10,36 – 14,63 m)

Debljina stijenke:Dostupan u različitim težinama (lb/ft) za svaki OD kako bi zadovoljio različite zahtjeve tlaka.
