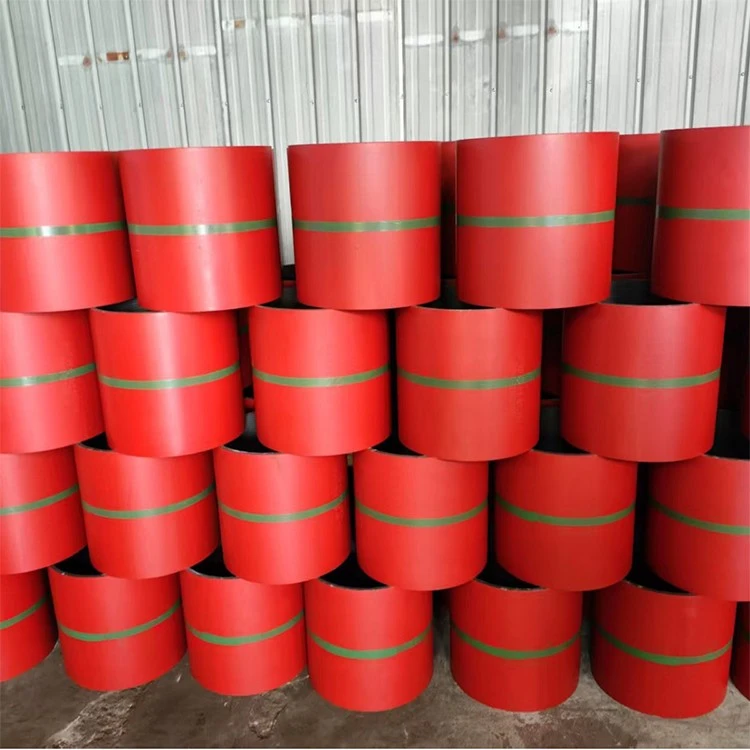

API 5CT spojnica kućišta naftnih polja
API 5CT spojnice kućištasu kratke cilindrične spojnice koje se koriste za spajanje dva dijela zaštitne cijevi u naftnim i plinskim bušotinama. Oni igraju ključnu ulogu u održavanju integriteta bušotine, prijenosu instalacijskog momenta i osiguravanju zadržavanja tlaka tijekom operacija bušenja, završetka i proizvodnje.
GNEE Pipe isporučuje kompletan asortiman API 5CT spojnica za kućište proizvedenih u skladu saAPI specifikacija 5CT, s navojima strojno obrađenim i pregledanim u skladu sAPI specifikacija 5B. Dostupne u STC, LTC i BTC oblicima navoja i kompatibilne sa svim glavnim API razredima kućišta, naše spojke naširoko se koriste u kopnenim i offshore projektima naftnih polja diljem svijeta.
Što je API 5CT spojnica kućišta?
API 5CT spojnica kućišta je spojnica s navojem koja se koristi za spajanje dviju cijevi kućišta s odgovarajućim oblicima navoja. Omogućuje mehanički kontinuitet i brtvljenje pod pritiskom, a istovremeno omogućuje da konopci zaštitne cijevi izdrže vlačna opterećenja, pritisak kolapsa i moment ugradnje tijekom izgradnje bušotine.
Pravilan odabir spojke je bitan kako bi se osigurala kompatibilnost s ocjenom kućišta, vrstom navoja i uvjetima bušotine.
Vrste spojnica kućišta API 5CT
Spojnica s kratkim okruglim navojem (STC)
STC spojnice najčešće su korišteni spojnici kućišta za plitke do srednje{0}}dubine bušotina. Nude pouzdane performanse i isplativu-instalaciju.
Tipične primjene:
- Plitki bunari
- Bušotine za utiskivanje vode
- Konvencionalni projekti bušenja na kopnu
Spojnica s dugim okruglim navojem (LTC)
LTC spojnice imaju duži zahvat navoja od STC spojeva, pružajući poboljšanu vlačnu izvedbu.
Tipične primjene:
- Bušotine-srednje dubine
- Bunari koji zahtijevaju povećanu vlačnu sposobnost
- Konopci za opću proizvodnju
Potporna navojna spojnica (BTC)
BTC spojnice pružaju veću vlačnu učinkovitost i vrhunske performanse u zahtjevnim uvjetima bušotine.
Tipične primjene:
- Duboki bunari
- Bunari pod visokim{0}}tlakom
- Visoko{0}}opterećene kolone zaštitne cijevi
- Izazovna okruženja za bušenje
Tablica specifikacija spojnice kućišta API 5CT
| Standard | API SPEC 5CT "Specifikacija za kućište i cijevi" |
| Primjena | Spoj kućišta kod bušenja naftnih i plinskih bušotina |
| Uobičajene ocjene | H40, J55, K55, N80, L80, P110, Q125 |
| Vrste niti | STC (spojnica s kratkim navojem), LTC (spojnica s dugim navojem), BTC (spojnica s potpornim navojem) |
| Raspon vanjskog promjera | 4-1/2″ do 20″ (približno 114,3 mm ~ 508 mm) |
| Duljinske kategorije | R1 (4.88–7.62m), R2 (7.62–10.36m), R3 (10.36–14.63m) |
| Način povezivanja | Spoj s navojem (spojnica s unutarnjim navojem + kućište s vanjskim navojem) |
| Razina specifikacije proizvoda (PSL) | PSL-1 (osnovni), PSL-2 (poboljšano testiranje), PSL-3 (za teške uvjete rada) |
| Proces proizvodnje | Vruće{0}}valjane/hladno{1}}vučene bešavne ili ERW zavarene cijevi, precizno strojno obrađene i toplinski{2}}tretirane |
| Zahtjevi za testiranje | Vlačno, spljošteno, hidrostatsko i ne{0}}destruktivno ispitivanje (NDT) |
Kemijski sastav API 5CT spojnice kućišta
| Razred | C (%) | Mn (%) | P (%) | S (%) | Cr (%) | Mo (%) | Drugi |
|---|---|---|---|---|---|---|---|
| J55/K55 | 0.34–0.39 | 1.25–1.50 | Manje od ili jednako 0,020 | Manje od ili jednako 0,015 | - | - | V: 0.11–0.16 (N80) |
| N80 | 0.34–0.38 | 1.45–1.70 | Manje od ili jednako 0,020 | Manje od ili jednako 0,015 | - | - | V: 0.11–0.16 |
| L80-13Cr | 0.15–0.22 | 0.25–1.00 | Manje od ili jednako 0,020 | Manje od ili jednako 0,010 | 12.0–14.0 | - | - |
| P110 | 0.26–0.35 | 0.40–0.70 | Manje od ili jednako 0,020 | Manje od ili jednako 0,010 | 0.80–1.10 | 0.15–0.25 | - |
| Q125 | Manje ili jednako 0,35 | Manje ili jednako 1,35 | Manje od ili jednako 0,030 | Manje od ili jednako 0,030 | Cr/Ni uključen | Mo uključen | Dizajn visoke-čvrstoće, visoke{1}}žilavosti |
Vlačna svojstva spojnice kućišta API 5CT
| Razred | Granica razvlačenja (MPa) | Vlačna čvrstoća (MPa) | Istezanje (%) | Zahtjev za tvrdoću |
|---|---|---|---|---|
| J55 | 379–552 | Veći ili jednak 517 | Veći ili jednak 20 | - |
| K55 | 379–552 | Veći ili jednak 655 | Veći ili jednak 20 | - |
| N80 | 552–758 | Veći ili jednak 689 | Veći ili jednak 20 | - |
| L80 | 552–655 | Veći ili jednak 655 | Veći ili jednak 20 | Manje ili jednako 241 HB |
| P110 | 758–965 | Veće ili jednako 862 | Veći ili jednak 18 | - |
| Q125 | 862–1034 | Veći ili jednak 931 | Veći ili jednak 16 | Energija poprečnog udara Veća ili jednaka 60J na 0 stupnjeva |
Raspon veličina spojnica za kućište API 5CT
API 5CT spojnice kućišta dostupne su za veličine kućišta od4-1/2" do 20", a druge dimenzije dostupne na zahtjev.
| Veličina kućišta | Vrsta niti | Kompatibilne ocjene |
| 4-1/2" | STC / LTC / BTC | J55–P110 |
| 5" | STC / LTC / BTC | J55–P110 |
| 5-1/2" | STC / LTC / BTC | J55–P110 |
| 7" | STC / LTC / BTC | K55–P110 |
| 9-5/8" | LTC / BTC | N80–P110 |
| 13-3/8" | LTC / BTC | N80–P110 |
| 20" | BTC | K55–P110 |
Prilagođene dimenzije i posebni zahtjevi mogu se isporučiti prema specifikacijama projekta.
Sukladnost s API 5CT i API 5B
Mnogi kupci brkaju zahtjeve API 5CT i API 5B.
- API specifikacija 5CTdefinira razrede materijala, dimenzije, zahtjeve za toplinsku obradu i kriterije inspekcije za kućište i spojke.
- API specifikacija 5Bspecificira dimenzije navoja, postupke mjerenja i zahtjeve za pregled navoja.
Moraju se slijediti oba standarda kako bi se osigurala potpuna kompatibilnost i izvedba na terenu.
Kako odabrati pravu spojku kućišta
Prilikom odabira API 5CT spojnica, kupci bi trebali uzeti u obzir:
1. Kompatibilnost kvalitete kućišta
Stupanj spojke trebao bi odgovarati stupnju kućišta kako bi se održao mehanički integritet.
2. Vrsta navoja
- STC: Standardne aplikacije
- LTC: Viši zahtjevi za rastezanje
- BTC: Duboki bunari i teška usluga
3. Uvjeti bušotine
Ocijeni:
- Dubina bunara
- Unutarnji pritisak
- Vanjska kolapsna opterećenja
- Korozivna okruženja
- Izloženost H₂S
4. Zahtjevi za dokumentaciju
Odredite zahtijevaju li specifikacije projekta:
- Inspekcija-treće strane
- Dodatni NDT
- Usklađenost s -uslugom
- Dokumentacija-specifična za kupca
Kisele-servisne spojke
Za bušotine koje sadrže vodikov sulfid (H₂S), spojnice trebaju biti u skladu s važećim zahtjevima za-uslugu u kiseloj vodi.
Tipične loše-ocjene usluge uključuju:
- L80 Tip 1
- L80 13Cr
- T95
Ovisno o specifikacijama projekta, dodatni zahtjevi kao što suSukladnost NACE MR0175 / ISO 15156može primijeniti.
Proces proizvodnje API 5CT spojnice kućišta
Priprema sirovina: visoko{0}}kvalitetne gredice od ugljičnog ili legiranog čelika (npr. 37Mn5, 30CrMo) u skladu s API 5CT.
Toplinska obrada: Normaliziranje ili kaljenje i kaljenje kako bi se postigla potrebna čvrstoća i žilavost.
Strojna obrada:
Unutarnji navoj (BOX) izrezan prema standardima preciznosti API 5B;
Skidanje ivica i skošenje krajeva.
Površinska obrada:
Fosfatiranje ili bojanje za otpornost na koroziju;
Ugrađeni štitnici za navoje kako bi se spriječilo oštećenje tijekom transporta.
Inspekcija i osiguranje kvalitete
Sve spojke prolaze stroge postupke kontrole kvalitete prije otpreme.
Mogućnosti inspekcije
- Provjera kemijskog sastava
- Provjera dimenzija
- Vizualni pregled
- Ispitivanje tvrdoće
- Ispitivanje mehaničkih svojstava
- Pozitivna identifikacija materijala (PMI)
- Ispitivanje magnetskim česticama (MT)
- Ultrazvučno ispitivanje (UT)
- Dodatni NDT prema specifikaciji kupca
Inspekcija navoja
Navoji se provjeravaju pomoću kalibriranih API mjerača u skladu sa zahtjevima API Spec 5B, uključujući:
- Radni mjerači
- Idi mjerila
- Ne-Go mjerači
To osigurava točan zahvat niti i kompatibilnost na terenu.
Isporučena dokumentacija
Dostupna dokumentacija uključuje:
- Potvrda o ispitivanju mlina (EN 10204 tip 3.1)
- Izvješća o kemijskim analizama
- Izvješća o mehaničkim ispitivanjima
- Evidencija toplinske obrade
- Izvješća o inspekciji dimenzija
- Izvješća o pregledu navoja
- NDT izvješća
- Evidencija sljedivosti toplinskog broja
- Popisi pakiranja i otpremni dokumenti
Prijave
API 5CT spojnice kućišta naširoko se koriste u:
- Naftne i plinske bušotine na kopnu
- Projekti bušenja na moru
- Istražne bušotine
- Proizvodne bušotine
- Bušotine za utiskivanje vode
- Projekti poboljšanog izvlačenja nafte
- Bliski istok EPC projekti
- Radovi održavanja i remonta naftnih polja

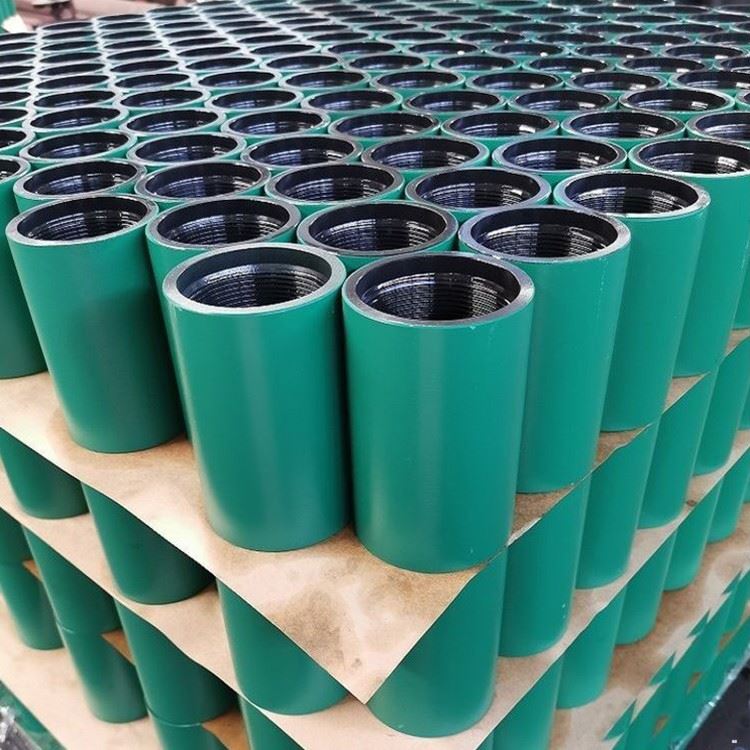

API 5CT tvornica spojnica
API 5CT oprema za ispitivanje spojnica
API 5CT certifikat za spajanje
FAQ
Što je API 5CT spojnica kućišta?
To je spojnica s navojem koja se koristi za spajanje dviju cijevi kućišta uz zadržavanje mehaničke čvrstoće i cjelovitosti tlaka.
Koja je razlika između STC, LTC i BTC spojnica?
STC je prikladan za standardnu uslugu, LTC pruža poboljšanu vlačnu izvedbu, a BTC nudi vrhunsku čvrstoću za duboke i visoko{0}}tlačne bušotine.
Treba li stupanj spojke odgovarati razredu kućišta?
Da. Odgovarajući stupnjevi osiguravaju odgovarajuću mehaničku izvedbu i usklađenost sa zahtjevima API-ja.
Koji standardi reguliraju spojnice kućišta?
API Spec 5CT regulira zahtjeve proizvoda, dok API Spec 5B upravlja dimenzijama navoja i inspekcijom.
Jesu li dostupne-servisne spojke?
Da. L80 i T95 spojke obično se koriste u kiselim-uslužnim aplikacijama, ovisno o zahtjevima projekta.
Mogu li se organizirati inspekcije-treće strane?
Da. SGS, BV, TUV, DNV i Intertek pregledi mogu se dogovoriti prije otpreme.
Koji se dokumenti isporučuju uz narudžbe za izvoz?
Mogu se dostaviti MTC-ovi, izvješća o inspekciji, evidencija inspekcije navoja, evidencija toplinske obrade i puni dokumenti o sljedivosti.
Mogu li se isporučiti prilagođene veličine i oznake?
Da. Prilagođene dimenzije, oznake, pakiranja i dokumentacija dostupni su na zahtjev.
